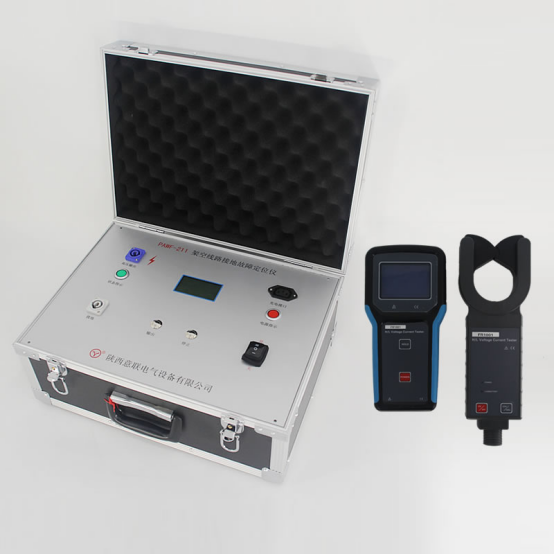

YLDL-211配網線路接地故障定位儀

▍  簡要說明  　↴

     YLDL-211 配電線路單相接地故障點定位儀，用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊 穿、避雷器擊穿等隱蔽性接地故障，查找快速，省時省力，可縮短60%的查找時間。

▍  產品功能及特點  　↴

•     查找快速準確： 采用基于時序和相位的多證據融合故障方位判別技術，不受測量距 離（線路高度）誤差的影響，不受線路長度和分支數(shù)量的影響，故 障點誤差不超過1米
•   適用范圍廣：多模式測量技術，適合各種類型接地故障（包括低阻接 地、高阻接地、弧光接地和混合型接地）的定位
•     攜帶、使用方便：信號源采用鋰電池供電，體積小、重量輕攜帶方便， 自帶電源，無需發(fā)電機，可車載充電
•     操作安全、可靠：操作人員通過絕緣桿操作，裝置內部設有過壓保護，確保操作安全

▍  產品技術參數(shù)  　↴

•     輸出交流檢測電流： 0~40±2mA
•     輸出交流檢測電壓： 0~3kV
•     輸出直流接地阻抗電流： 0~37±2mA
•     輸出直流接地阻抗電壓： 0~4.2kV
•     輸出功率： 有效zui大輸出功率95W
•     測量范圍： 接地電阻 ≤100kΩ
•     檢測線路長度： ≤100km
•     接地阻抗測量： 0～2000 kΩ
•     接地阻抗測量精度： 10%±2kΩ
•     裝置尺寸： （mm）L457*W370*H184
•     裝置重量： 11.3Kg

▍  鉗表與手抄器技術規(guī)格  　↴

•   檢測方式： 鉗形CT，積分方式
•   傳輸方式： 433MHz無線RF傳送，傳輸距離約30m
•   LCD尺寸： 62mm×44mm
•   裝置尺寸： 長100mm×厚35mm×高204mm
•   采樣頻率： 2次/秒
•   分辨率： 0.1mA
•   鉗口尺寸： Ф50mm
•   測試精度： ±2%±5dgt （23℃±5℃，80%RH以下）
•   測量范圍： 0.1mA～1200A（50Hz）；0.1 mA～200 mA（22Hz）
